Охранная сигнализация - установкаНа автомобилях семейства ВАЗ-2110 c впрысковыми двигателями в заводских условиях устанавливается электронная противоугонная система АПС-4. Она исключает пуск двигателя без предварительного считывания кода с рабочего кодового ключа и, таким образом, обеспечивает дополнительную защиту автомобиля от несанкционированного использования. Основным элементом системы является электронный блок — иммобилайзер. После считывания кода с ключа он проверяет правильность кода и подает контроллеру системы управления двигателем сигнал о разрешении пуска двигателя. Охранная сигнализация — это, прежде всего, система, сигнализирующая о попытке проникновения в автомобиль. Современные сигнализации блокируют отдельные системы автомобиля (сигнализации выполняют и противоугонные функции), а кроме этого, предоставляют владельцу автомобиля ряд сервисных функций: от управления центральным замком с помощью радиобрелка до включения габаритных фонарей или ближнего света для поиска машины на стоянке. Для решения задачи предотвращения угона при минимальных затратах наиболее эффективны именно иммобилайзеры. Тем не менее, сигнализации заметно популярнее, так как именно эта группа систем предлагает владельцу наиболее широкий перечень удобств. Функции, которые можно реализовать установкой системы сигнализации, можно разделить на служебные и сервисные. К служебным функциям относятся распознавание попыток проникновения в машину, противодействие угону и своевременное оповещение владельца. В зависимости от модели сигнализации число служебных функций может доходить до нескольких десятков. Сервисных функций в дорогих моделях сигнализаций может быть не меньше, чем служебных.

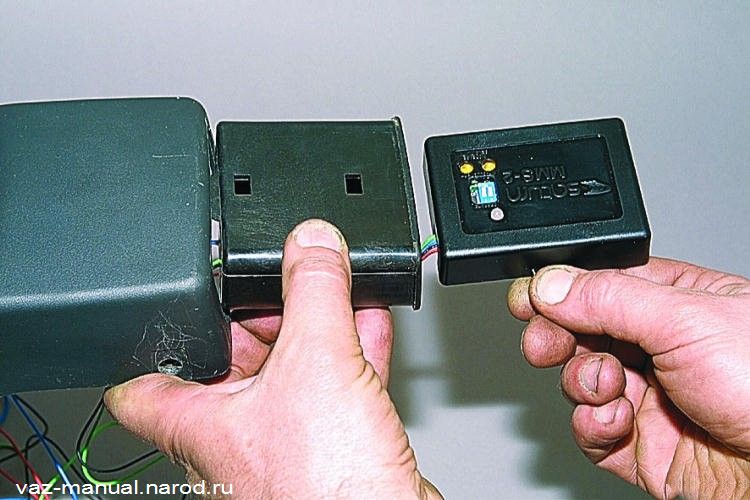

В простейшем варианте система содержит центральный блок (электронный блок управления), датчики открытия капота и крышки багажника (двери задка), сирену, светодиодный индикатор (светодиод), радиобрелок и датчик удара. В состав системы также могут входить электромагнитные реле, переключатель сервисного режима (Valet), датчики контроля внутреннего объема. Все названные составляющие могут выполняться в виде отдельных блоков и элементов или объединяться в единый блок. Моноблочный принцип исполнения сигнализации имеет как преимущества, так и недостатки. Безусловно, моноблочное исполнение упрощает монтаж, так как при таком варианте применяется значительно меньшее количество механических и электрических соединений. По этой же причине можно говорить и о большей надежности. Однако в этом случае определенные ограничения накладываются на выбор места расположения и крепления самого блока. При попытке расположить систему как можно недоступнее, как правило, жертвуют хорошей слышимостью сирены. Но главное, если угонщик доберется до моноблока, он получит доступ ко всем цепям системы. Особенно, если учесть, что большинство соединений в системах сигнализации выполняются разъемными. Сирены сигнализаций подразделяются на автономные и неавтономные. Автономные сирены снабжены встроенным источником питания. При нарушении целостности проводов или расстыковке разъемов такие сирены автоматически включаются на полную мощность. В качестве автономного источника питания обычно используются аккумуляторы. Они подзаряжаются от бортовой сети автомобиля и обеспечивают автономную работу сирены в течение длительного времени. Чаще всего автономные сирены имеют специальный ключ для отключения при снятии или отключении бортового электропитания владельцем автомобиля.

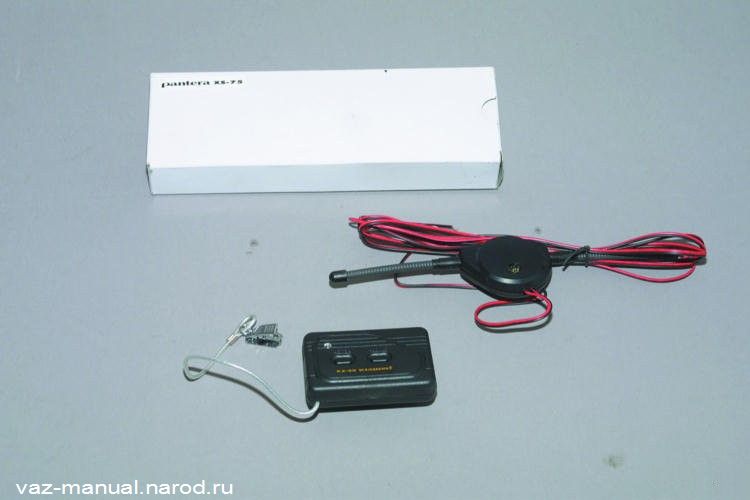

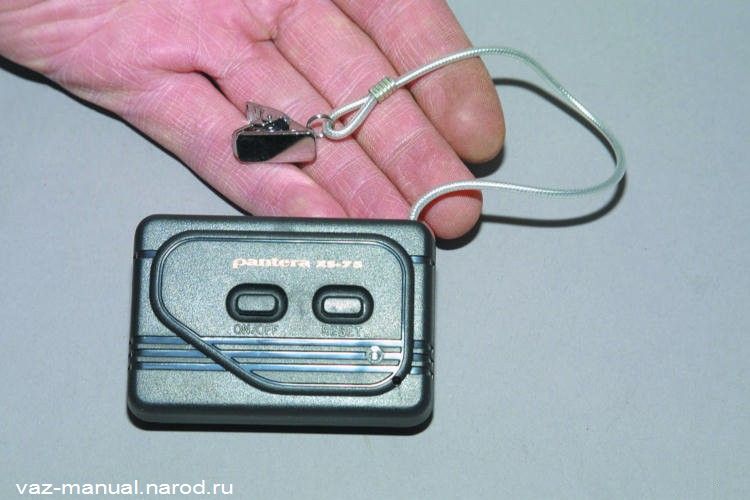

Мы приобрели немоноблочную сигнализацию среднего класса без сирены. Дополнительно были приобретены автономная сирена, микроволновый (радарный) датчик контроля внутреннего объема и пейджер. Пейджер — устройство, передающее на брелок владельца информацию о состоянии охранной системы. Пейджер полезен в тех случаях, когда владелец находится на достаточно большом от автомобиля расстоянии и не может услышать сигнал включившейся сирены. Место расположения антенны в автомобиле непосредственно влияет на дальность действия сигнала брелка (при условии, что элементы питания брелка не разряжены). Переключатель сервисного режима (Valet) представляет собой выносную кнопку, которая служит для включения сервисного режима, иными словами, служебного отключения сигнализации, и входит в комплект практически любой системы. Этим переключателем пользуются при необходимости оставить машину на станции технического обслуживания или в случае выхода из строя или утери брелка. Так как переключателем может воспользоваться и угонщик, то устанавливать кнопку необходимо в закрытом месте, известном только водителю автомобиля.

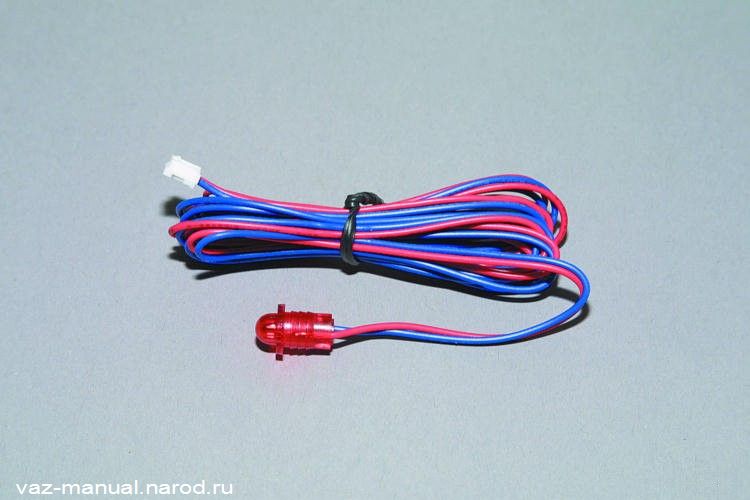

Светодиод устанавливается в салоне автомобиля на видном месте и сигнализирует не только о том, включена или выключена система, но и о том, каким воздействиям подвергался автомобиль. Кроме того, светодиод необходим при программировании режимов работы системы.

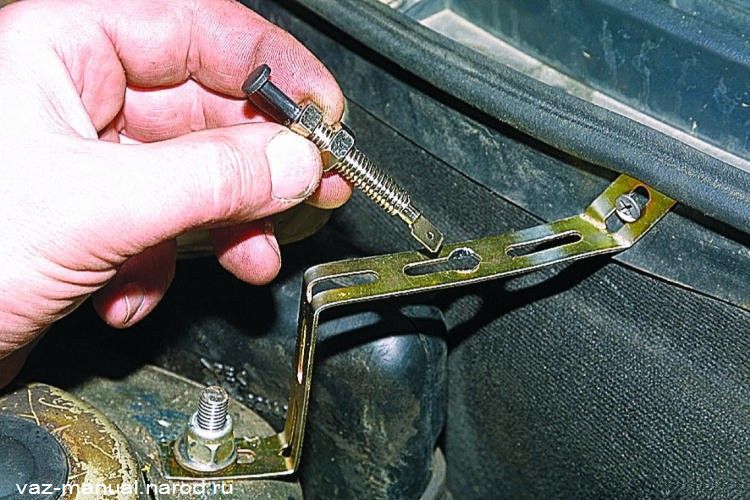

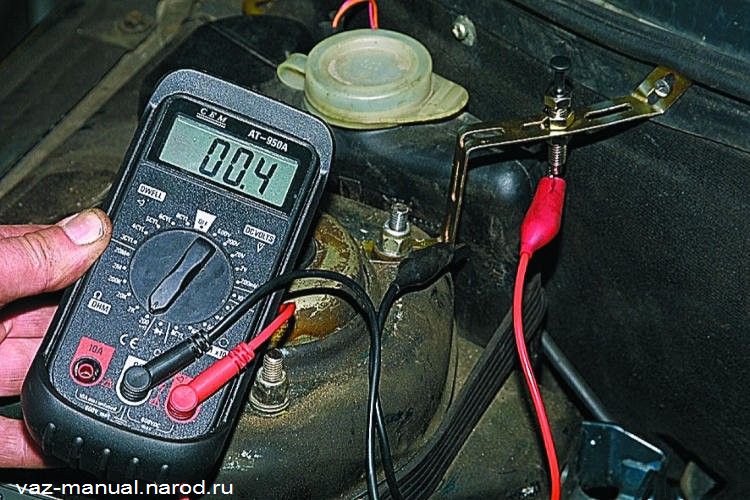

На корпусе датчика предусмотрены резьба, гайки и стопорная шайба для крепления датчика. Этими же гайками регулируется положение датчика для обеспечения четкости его срабатывания. При закрытых капоте или багажнике кнопка датчика утоплена, при их открывании кнопка под действием пружины занимает верхнее положение, при этом сигнальный провод, подключенный к датчику и соединенный с центральным блоком системы, замыкается «на массу». Таким образом в систему подается сигнал о том, что капот или багажник был открыт. Электропитание подводится к системе по красному проводу с предохранителем, черный провод соединяется с «массой». Желтый провод подает к центральному блоку напряжение +12 В при включенном зажигании. По наличию на желтом проводе напряжения система определяет, находится ли водитель в автомобиле. Если напряжение есть, то машина не будет поставлена на охрану автоматически (одна из программируемых функций сигнализации), при этом невозможно также поставить машину на охрану с радиобрелка.
Считается, что установку электронных систем сигнализации лучше доверить специалистам. Практика показывает, что при наличии некоторых навыков сигнализацию вполне можно установить самостоятельно. Кроме того, если в пути автомобиль остановится из-за сбоев сигнализации, то любые проблемы с неисправностью системы вы также сможете решить самостоятельно. Весь процесс установки можно условно разделить на два этапа: крепление элементов системы и электромонтаж. Наиболее трудоемкая работа первого этапа — установка электроприводов замков дверей и багажника (смотрите Электроприводы замков дверей и Электроприводы отпирания замка крышки багажника (двери задка)).
|
